10 февраля 2011

Компьютерная томография

Этот метод, объединяющий в себе большие возможности рентгенологии, точной механики и электронно-вычислительной техники, пришел на смену мало совершенной поперечной томографии. Первые аппараты, предназначенные для компьютерной томографии всего тела, были созданы в 1975 г.

Принцип сканирующей компьютерной томографии основан на высокой точности регистрации степени поглощения тонкого пучка рентгеновских лучей различными тканями исследуемого слоя.

Воспринимают лучи специальные высокочувствительные детекторы, а показатели поглощения рассчитываются и обрабатываются компьютером, который и формирует изображение на телеэкране, рентгеновской пленке, фотобумаге. Возможна также цифровая оценка степени поглощения рентгеновского луча в каждой точке среза.


Компьютерный томограф

Компьютерный томограф


Поперечные компьютерные томограммы

Поперечные компьютерные томограммы

Поперечные компьютерные томограммы

Поперечные компьютерные томограммы

Поперечные компьютерные томограммы

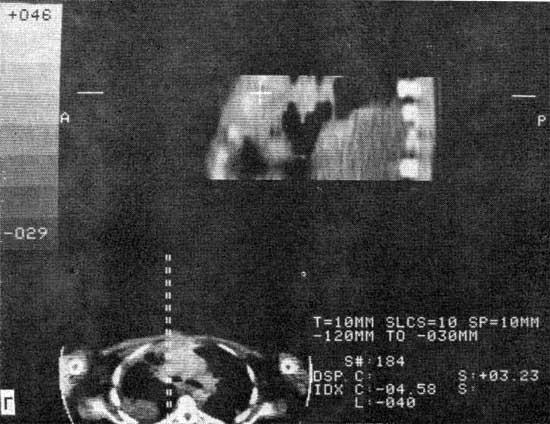

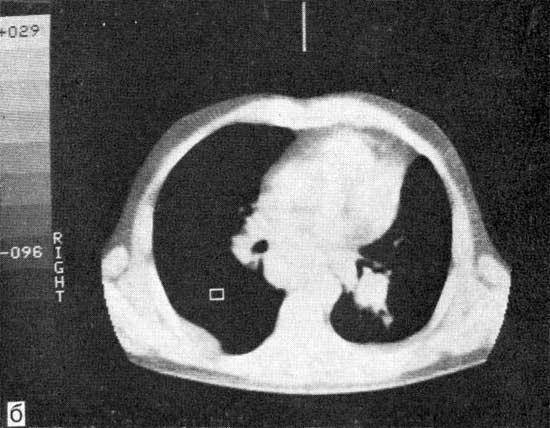

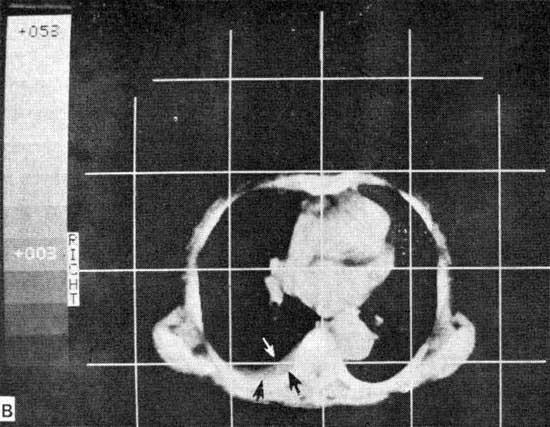

Поперечные компьютерные томограммы грудной клетки, выполненные на томографе фирмы «General Electric»: а — на уровне бифуркации трахеи; б — на уровне корня левого легкого имеется опухоль с неровными контурами однородной структуры; в — грудная клетка на уровне корней легких. Метастазы опухоли в бронхопульмональные лимфатические узлы справа. Осумкованный плеврит сзади справа; г — сверху — трансформация поперечного среза в сагиттальный, опухолевый узел в зоне правого верхнедолевого бронха. Снизу — поперечный срез на уровне бифуркации трахеи. Опухоль в зоне правого верхнедолевого бронха (наблюдение В. Н. Соколова).


По сравнению с обычной рентгенографией компьютерная томография имеет в 100 раз большую разрешающую способность и позволяет дифференцировать ткани, различающиеся по плотности только на 0,5%. Благодаря этому удается четко видеть границу между легочной и практически любой другой тканью, в том числе опухолевой.

На получаемых поперечных срезах грудной клетки можно точно локализовать опухоль легкого, рассчитать ее размеры, оценить плотность, однородность, а также отношение к грудной стенке, позвоночнику и средостению.

По коэффициентам поглощения рентгеновских лучей удается дифференцировать опухоль и кисту. Доза рентгеновского излучения, поглощенная при компьютерной томографии всего тела, обычно не превышает 3 рад (Sagel S. et al., 1976).

«Доброкачественные опухоли легких»,
М.И.Перельман, Б.И.Ефимов, Ю.В.Бирюков
