Электрокардиограмма при поворотах сердца вокруг поперечной оси

Поворот сердца верхушкой кзади сопровождается появлением глубокого зубца S1 в отведениях I, II и III, а также в отведении aVF. Может наблюдаться также выраженный зубец S во всех грудных отведениях со сдвигом переходной зоны влево. Этот вариант нормальной ЭКГ требует дифференциальной диагностики с одним из вариантов ЭКГ при гипертрофии правого желудочка (S-тип).

нормальная ЭКГ, поворот сердца верхушкой кзади

На рисунке приведена ЭКГ здорового юноши 16 лет. При физикальном и рентгенологическом исследовании признаков патологии не выявлено. На ЭКГ отмечались выраженный зубец S в отведениях I, II, III, aVF, V1 –V6, смещение переходной зоны до V5. Определены также зубец Q и инверсия зубца Т в отведении aVL, исчезавшие при регистрации ЭКГ на выдохе.

При повороте сердца верхушкой вперед в отведениях I, II, III и aVF регистрируется выраженный зубец Q. Желудочковый комплекс в этих отведениях имеет форму qR, причем в некоторых случаях глубина зубца Q может превышать 1/4 высоты зубца R. Часто такое положение оси сочетается с поворотом сердца вокруг продольной оси против часовой стрелки. В таких случаях в левых грудных отведениях также выявляется выраженный зубец Q.

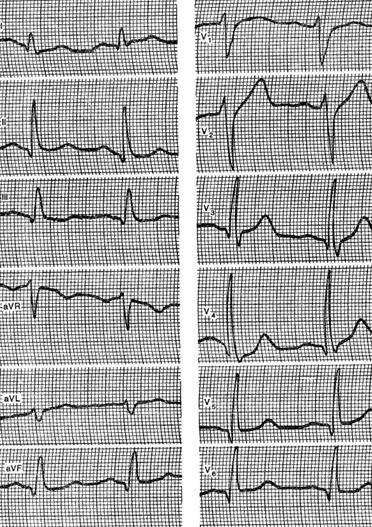

нормальная ЭКГ, поворот сердца верхушкой вперед

На рисунке приведена ЭКГ здорового мужчины 28 лет, не имевшего анамнестических указаний на сердечную патологию и ее клинических признаков. В отведениях I, II, III, aVF, V3 – V6 регистрируется выраженный зубец Q, глубина которого не превышает 1/4 амплитуды зубца R. Данные изменения отражают поворот сердца верхушкой вперед и вокруг продольной оси против часовой стрелки.

«Практическая электрокардиография», В.Л.Дощицин
