Электрокардиограмма при поворотах сердца вокруг продольной оси

При повороте сердца вокруг продольной оси по часовой стрелке (если смотреть со стороны верхушки) правый желудочек выходит вперед и вверх, а левый – назад и вниз. Такая позиция является вариантом вертикального положения оси сердца. На ЭКГ при этом появляется глубокий зубец Q в отведении III, а изредка и в отведении aVF, что может симулировать признаки очаговых изменений в заднедиафрагмальной области левого желудочка.

Одновременно в отведениях I и aVL выявляется выраженный зубец S (так называемый синдром QIII SI). В отведениях I, V5 и V6 отсутствует зубец q. Переходная зона может смещаться влево. Эти изменения бывают также при остром и хроническом увеличении правого желудочка, что требует соответствующей дифференциальной диагностики.

нормальная ЭКГ (скорость 25 мм/с): вертикальное положение сердца с поворотом вокруг продольной оси вправо

На рисунке представлена ЭКГ здоровой женщины 35 лет астенического телосложения. Жалоб на нарушение функций сердца и легких нет. В анамнезе заболеваний, способных обусловить гипертрофию правого сердца, нет. При физикальном и рентгенологическом обследовании патологических изменений сердца и легких не выявлено.

На ЭКГ отмечается вертикальное положение предсердного и желудочкового векторов. Â P = +75°. Â QRS = +80°. Обращают на себя внимание выраженные зубцы q наряду с высокими зубцами R в отведениях II, III и aVF, а также зубцы S в отведениях I и aVL. Переходная зона в V4-V5. Указанные особенности ЭКГ могли бы дать основания для определения гипертрофии правых отделов сердца, но отсутствие жалоб, данные анамнеза, результаты клинического и рентгенологического исследований позволили исключить это предположение и счесть ЭКГ вариантом нормы.

Поворот сердца вокруг продольной оси против часовой стрелки (т. е. левым желудочком вперед и вверх), как правило, сочетается с отклонением верхушки влево и является довольно редким вариантом горизонтального положения сердца. Для этого варианта характерен выраженный зубец Q в отведениях I, aVL и левых грудных наряду с выраженными зубцами S в отведениях III и aVF. Глубокие зубцы Q могут имитировать признаки очаговых изменений в боковой или передней стенке левого желудочка. Переходная зона при этом варианте обычно смещена вправо.

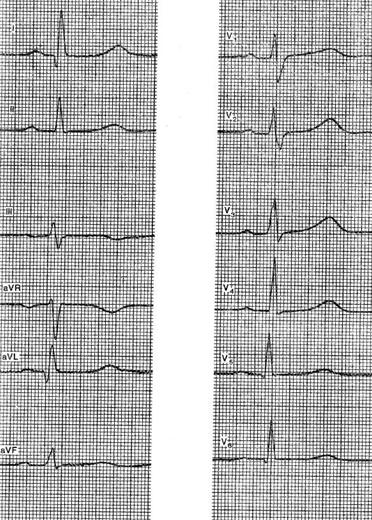

нормальная ЭКГ, поворот сердца вокруг продольной оси влево

Типичным примером этого варианта нормы может служить представленная на рисункеЭКГ больной 50 лет с диагнозом: хронический гастрит. На данной кривой зарегистрирован выраженный зубец Q в отведениях I и aVL и глубокий зубец S в отведении III.

«Практическая электрокардиография», В.Л.Дощицин
